特長

レイアウトの連続印刷や図面登録に対応し、複数のレイアウトを一度に処理することができるため、 効率よく作業を進めることができます。

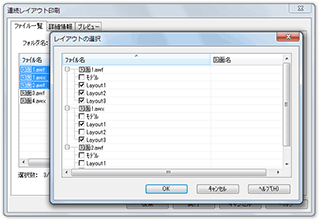

複数図面の複数レイアウトを連続印刷することができます。

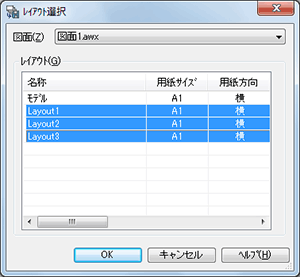

図面内の複数のレイアウトをレイアウト毎に一括で図面登録することができます。

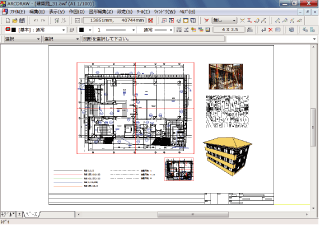

図面内に作成済みのレイアウトやビューポートシートを同一図面内や他図面に簡単に複写することができます。

ビューポート領域を矩形だけでなく、多角形でも設定できるようになったため、操作性や利便性が向上しています。

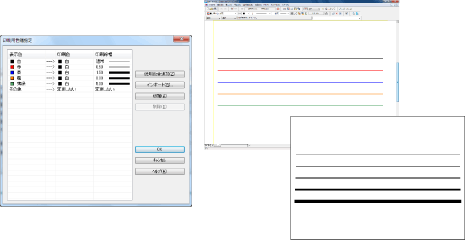

印刷用色幅指定を設定することで、作図した画面の表示状態とは異なる色・線幅で印刷が行えます。
画面表示は見やすい色・線幅として作図作業を行いながら、図面を最適な色・線幅で印刷することができます。

用紙の収まりや印刷用色幅指定を反映した形の印刷結果を、印刷プレビュー機能で事前に確認することができます。

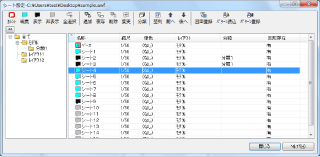

図面内のシートの状態が視覚的にわかりやすく、操作もボタンやメニューから簡単に行うことができます。

図面印刷に適したゴシックフォントです。 通常フォントより細く余白が均等で、小さい文字でもつぶれにくいため、文字がスッキリそろって見えます。

DWG/DXFの2013形式での入出力に対応し、AutoCAD2014までの図面読み込みが可能です。
名称でのレイヤ管理とAutoCADに準じた「ByLayer」設定によりレイヤの互換性は高く、 レイアウトや外部参照の機能も搭載しているため、AutoCADとの図面入出力互換を高い次元で実現しています。

最新のJw_cad図面を読み込むことができ、Version7.11図面の出力が可能です。

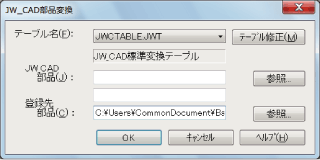

Jw_cadの部品ファイルをARCDRAW用の部品ファイルとして一括で取り込むことができます。
