Linx V6 ビューア(無償)

Linx V6 ビューアについて

「CADWe'll Linx」「CADWe'll Tfas」図面表示・3Dモデル表示、属性検索/確認、干渉チェック・各種計測、コメント記入/出力、印刷・2D/3D PDF出力が行えるツールです。

確認業務に使える無償の高機能ビューア

機能比較

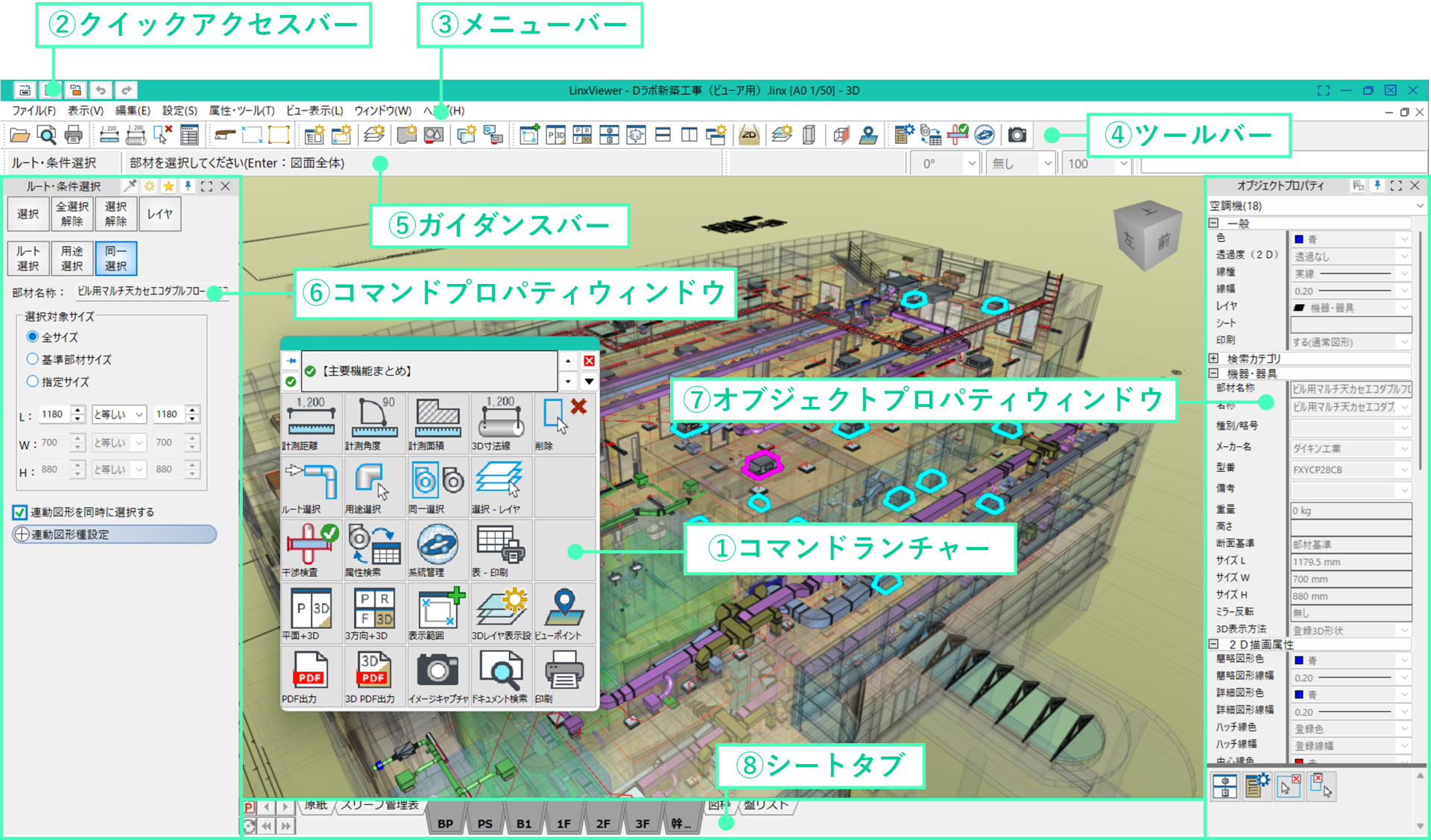

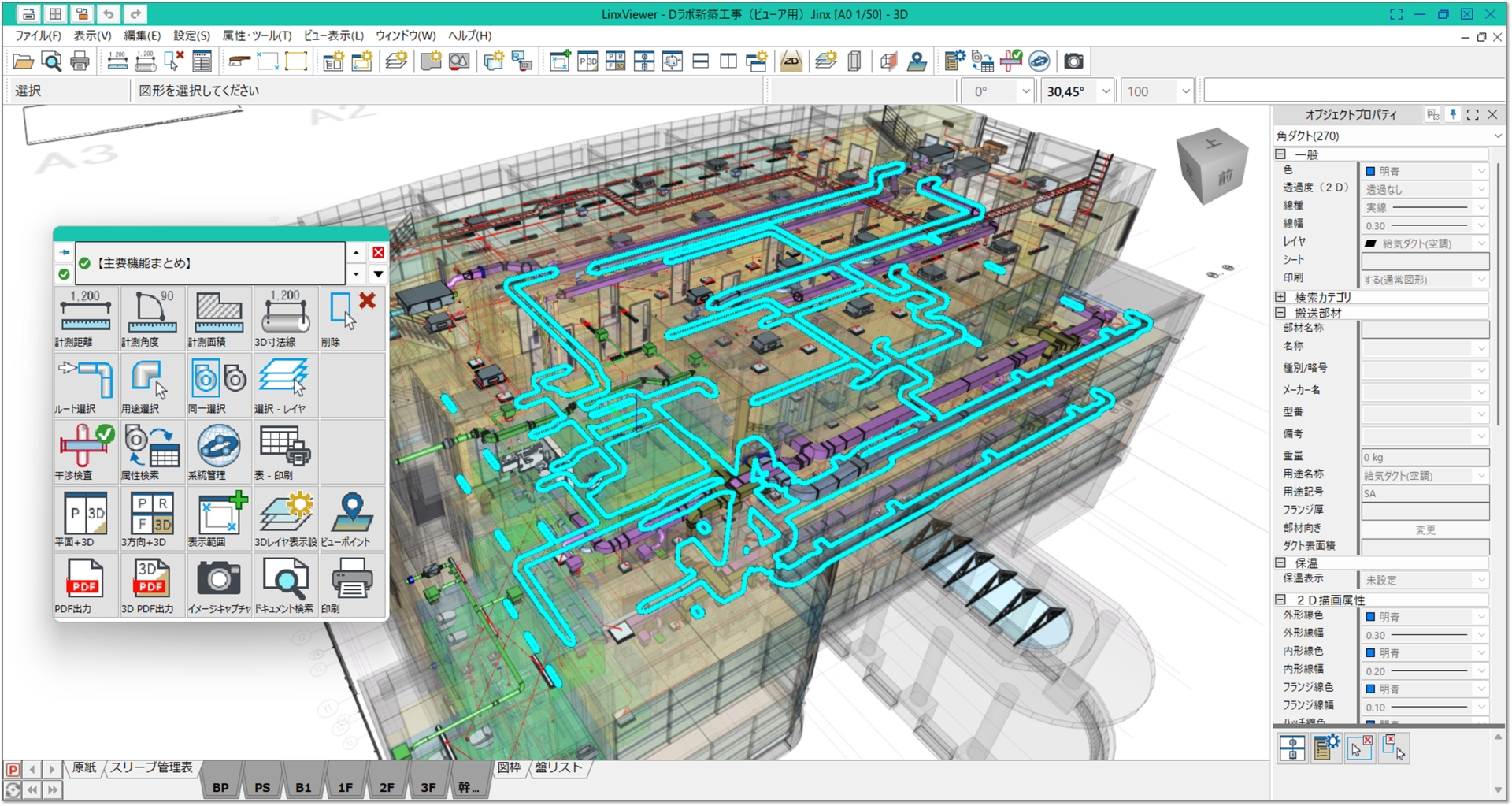

画面構成

主な機能･特徴

以下のファイル形式の読み込みに対応しています。

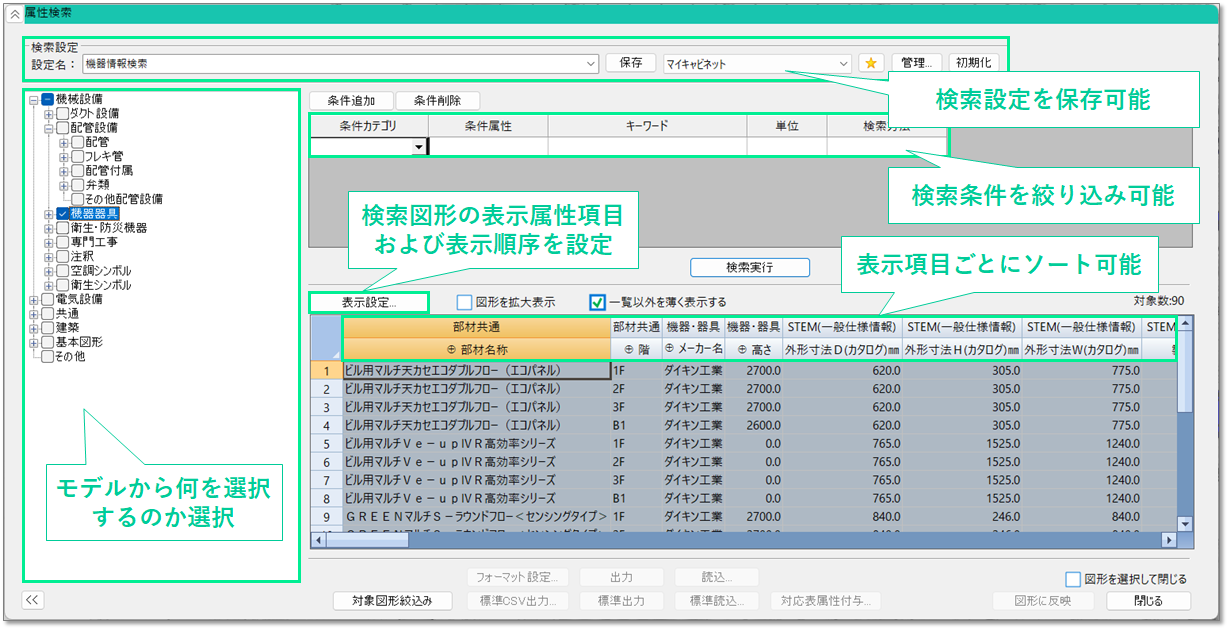

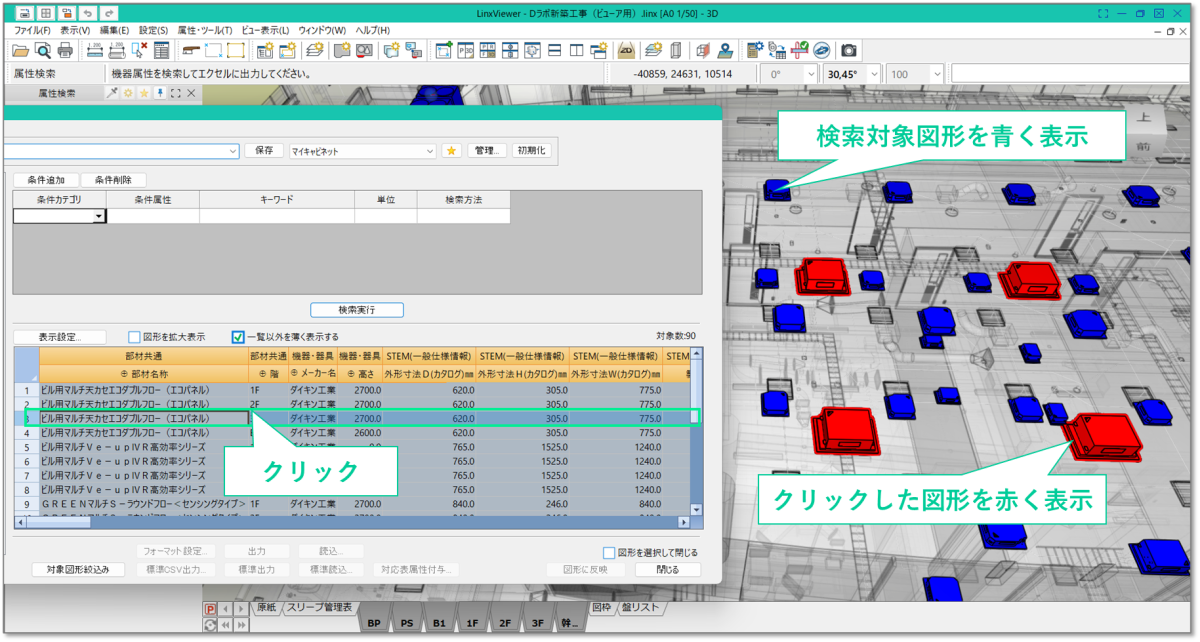

現在開いている図面から、条件を指定して図形を検索できます。検索結果に含まれる図形の属性を確認可能です。 検索対象の図形は青色で表示され、選択中の行に対応する図形は赤色で表示されます。 キーワード検索や複数条件での検索に対応し、検索条件は保存することができます。

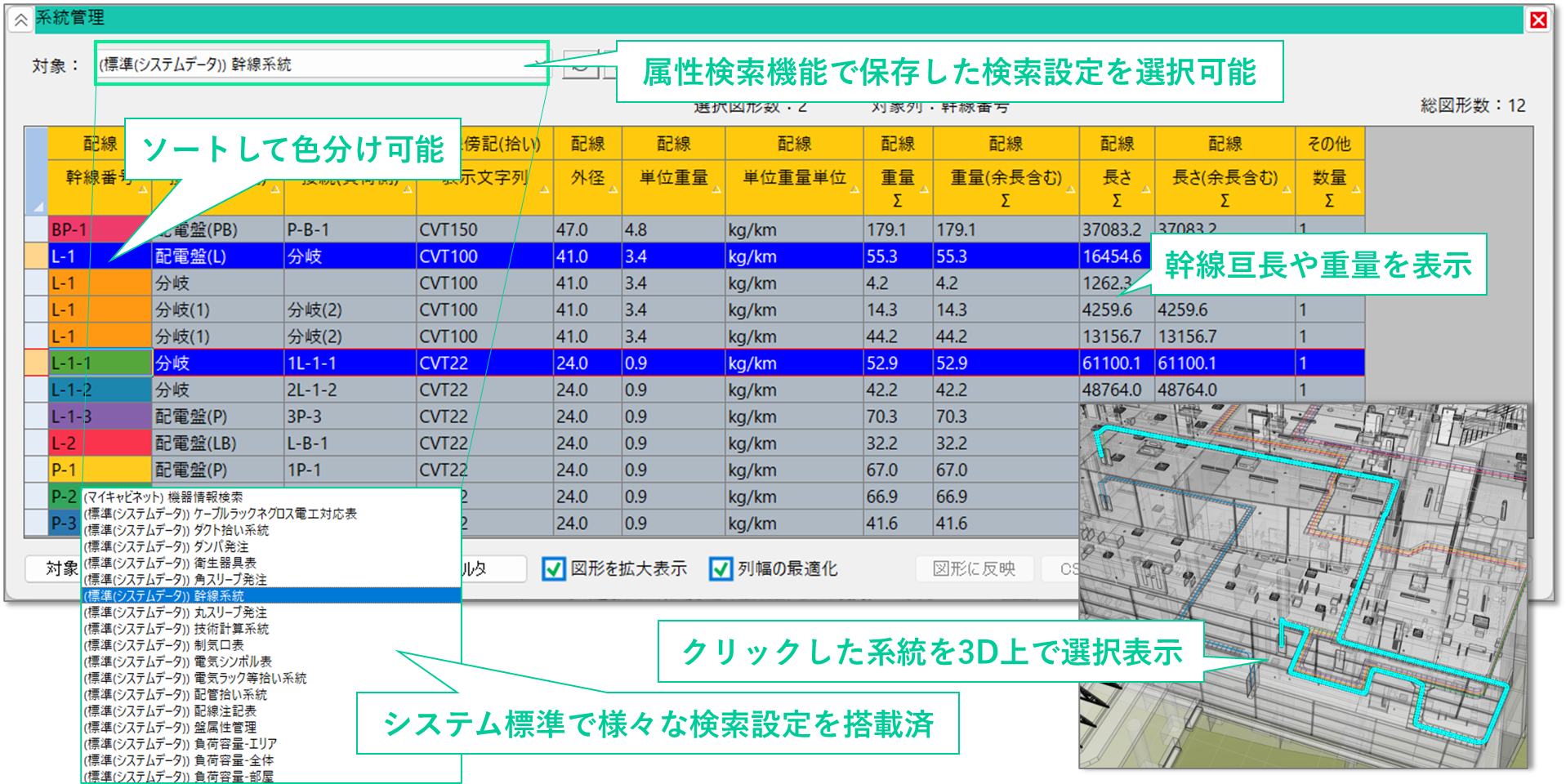

系統管理機能

モデル上のダクトや配管を系統ごとに色分けして管理できます。 幹線の系統については幹線番号ごとの管理も可能で、部屋やエリアごとの風量・流量・負荷容量なども確認できます。

レイヤ選択、シート選択、ルート選択、用途選択、同一選択などを搭載しております。 図形選択すると3D上で光り確認しやすくなり、接続確認、用途確認、同じ機器同士の確認などを行えます。さらに属性情報も同時に確認できます。

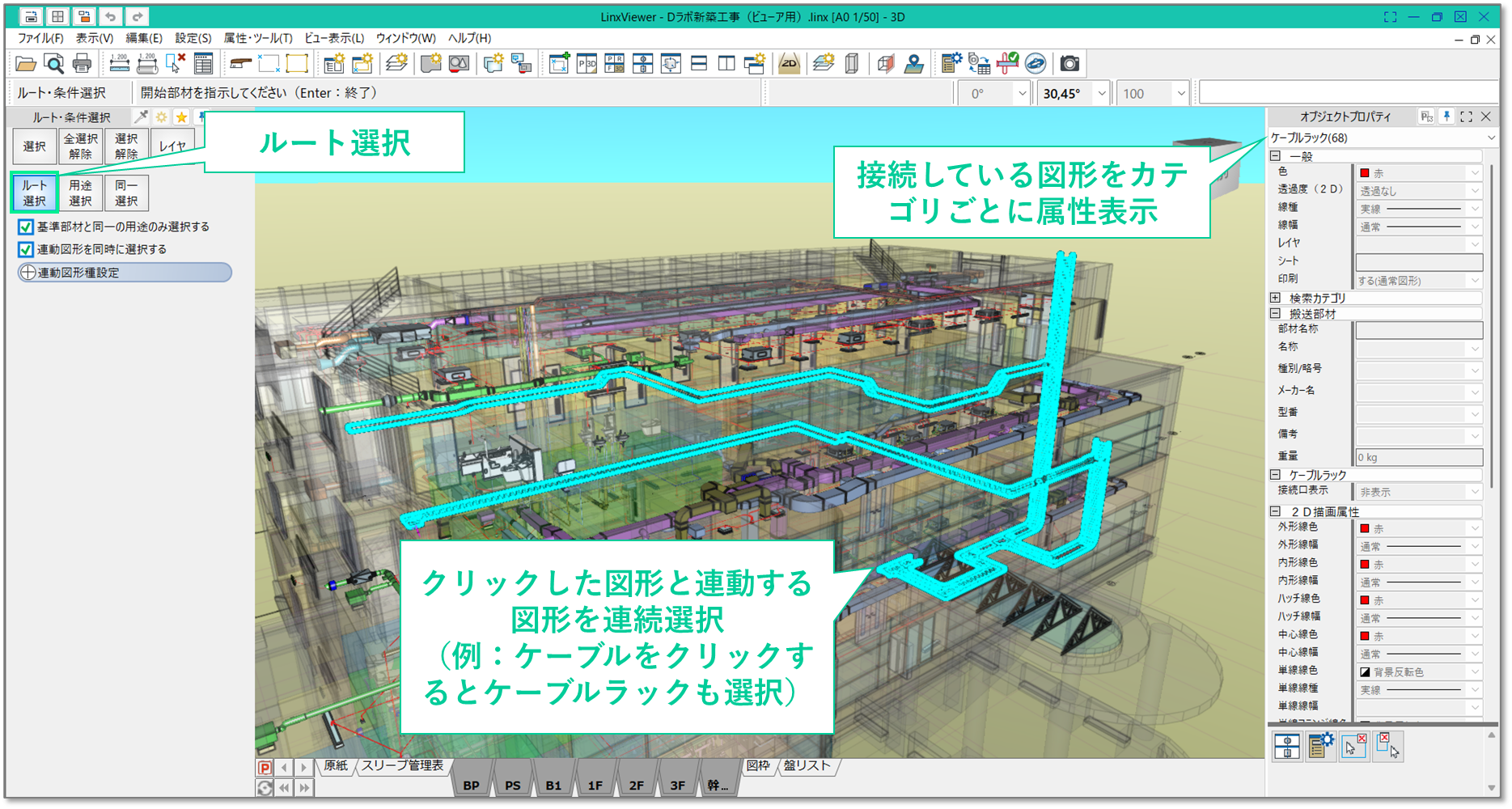

ルート選択

基準となる部材から接続された部材を連続して選択でき、さらに特定の方向の接続部材だけを選択することも可能です。 複数の部材を指定することで、別のルートも同時に確認できます。 また、選択された部材やそれに連動する部材の属性も確認できます。

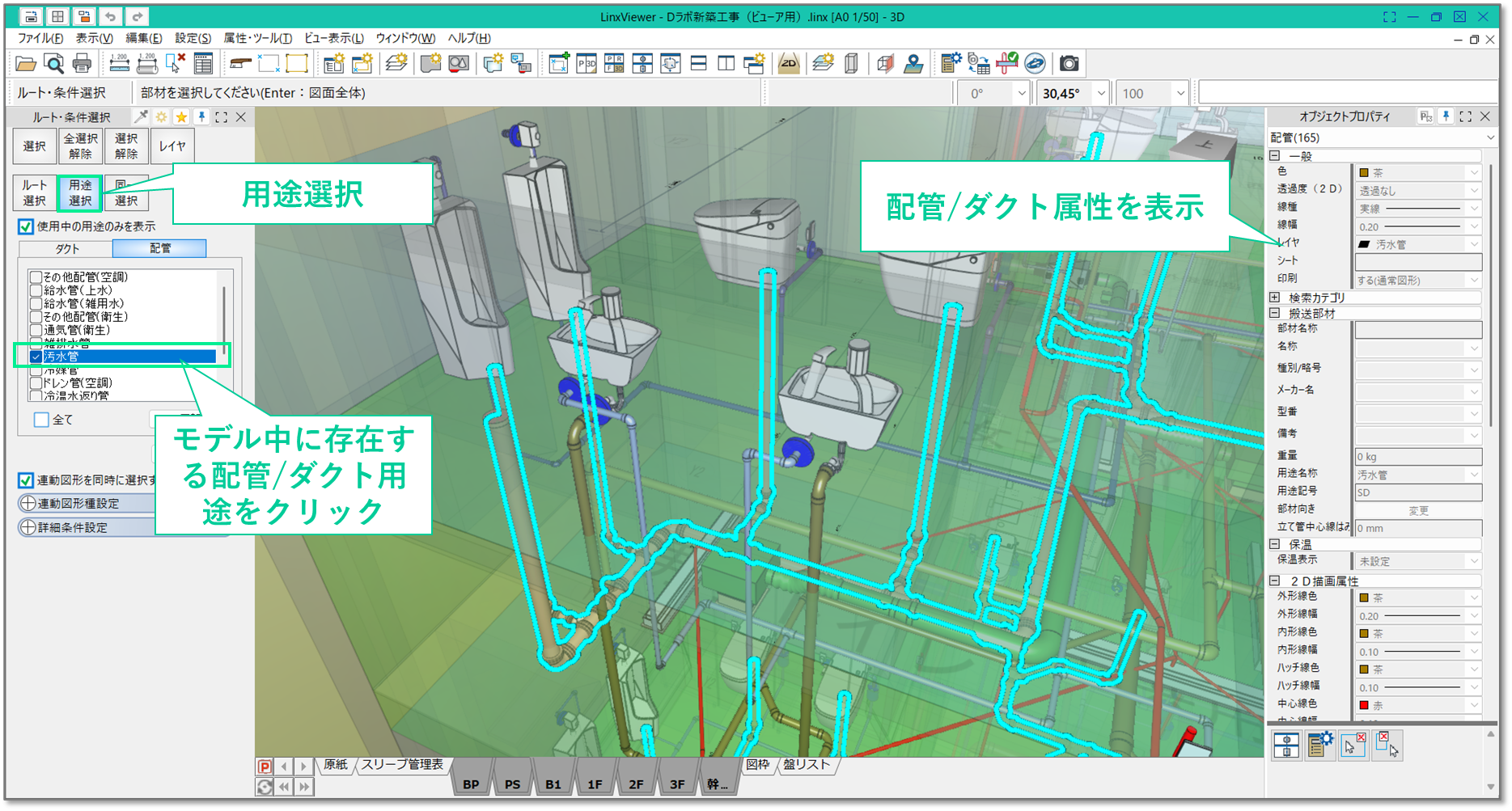

用途選択

指定した用途や条件に基づき、必要な部材だけを自動的に抽出・選択が可能です。 詳細条件を組み合わせることで、サイズやレベルなど複雑な条件にも柔軟に対応でき、効率的に対象部材を絞り込むことができます。

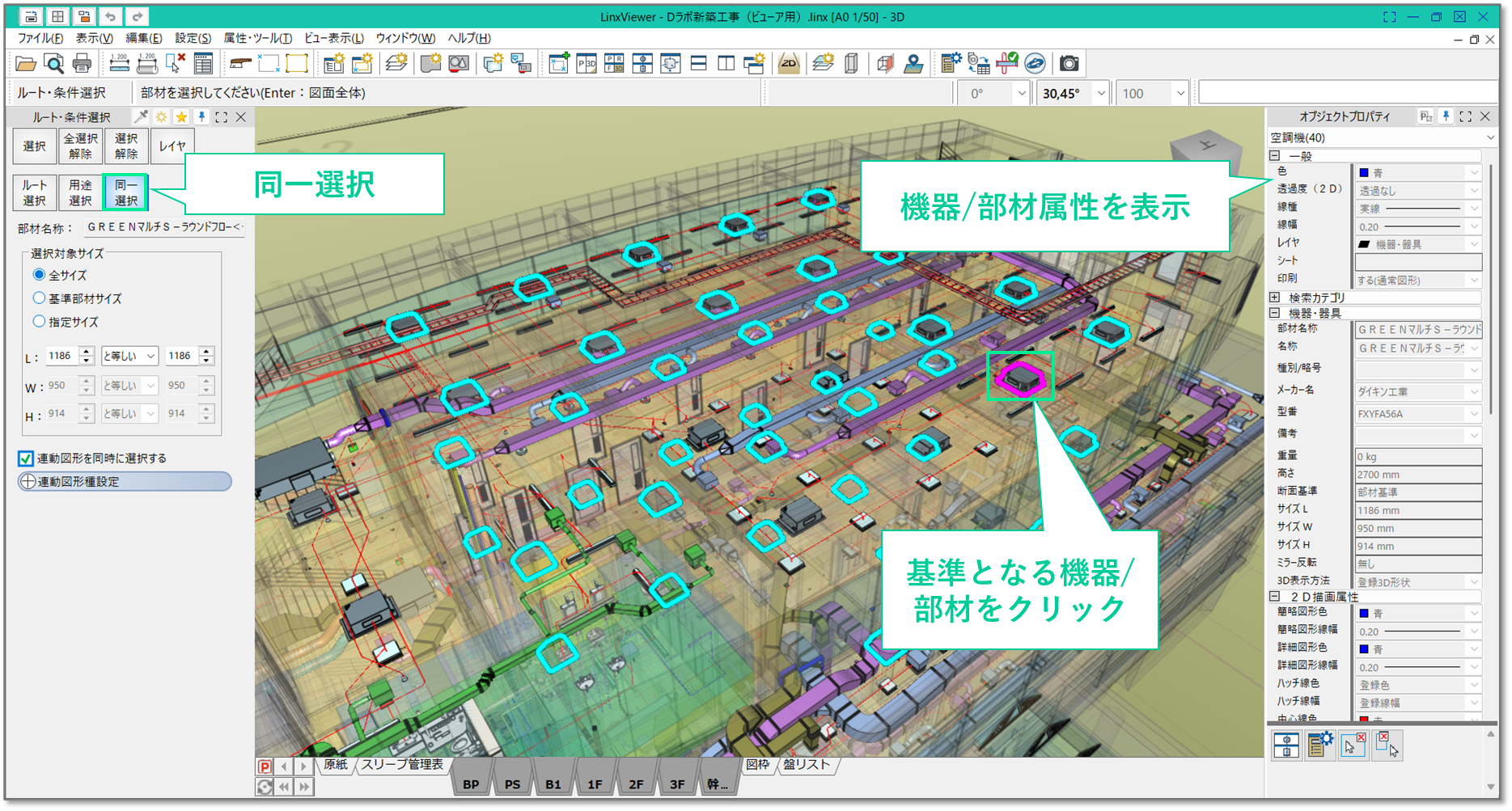

同一選択

基準となる部材と同じ属性を持つ部材を自動的に選択可能です。 サイズやレベルなどの条件を設定することで、同一の条件に合致する部材だけを効率的に抽出できます。

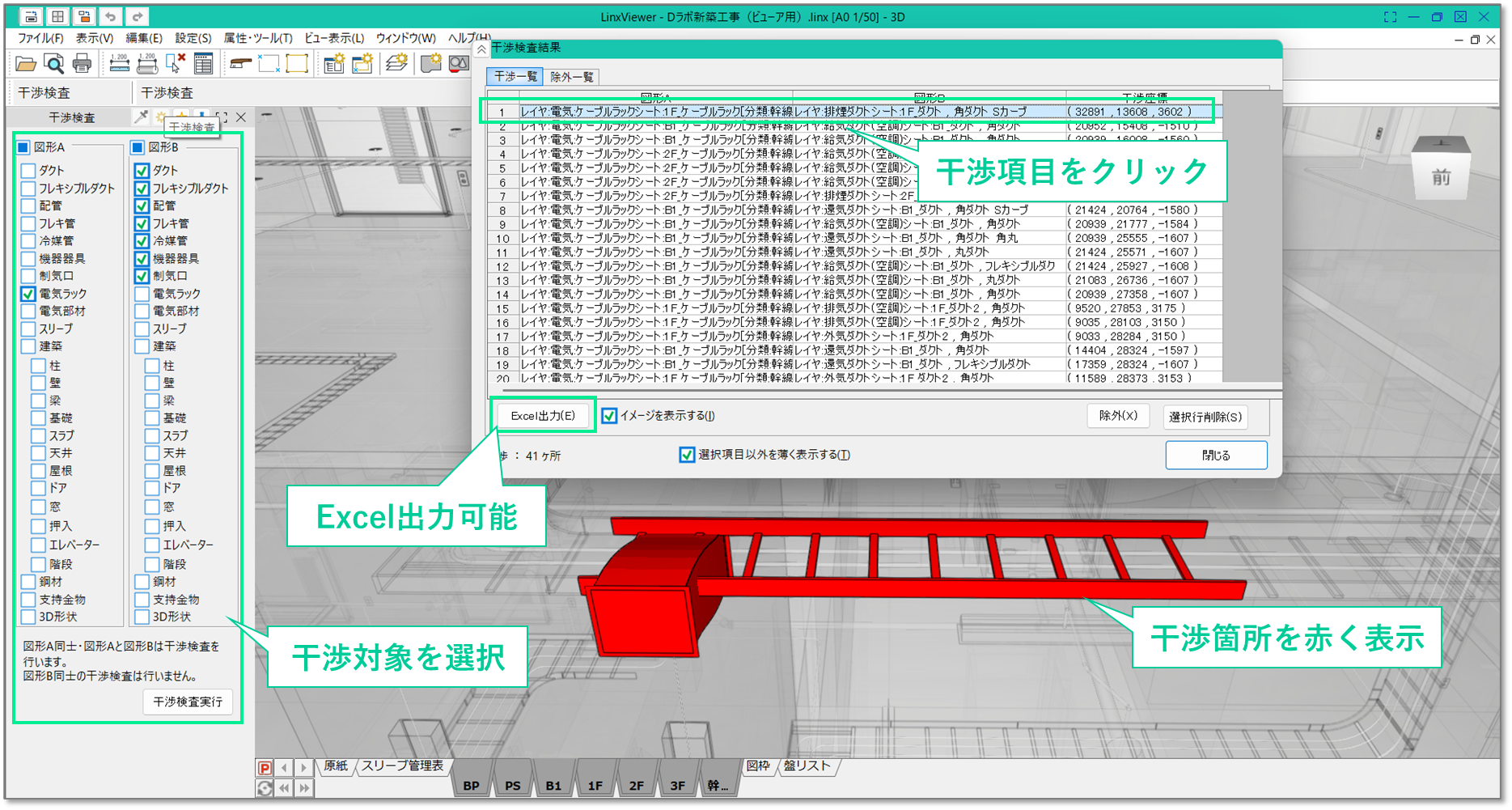

干渉検査

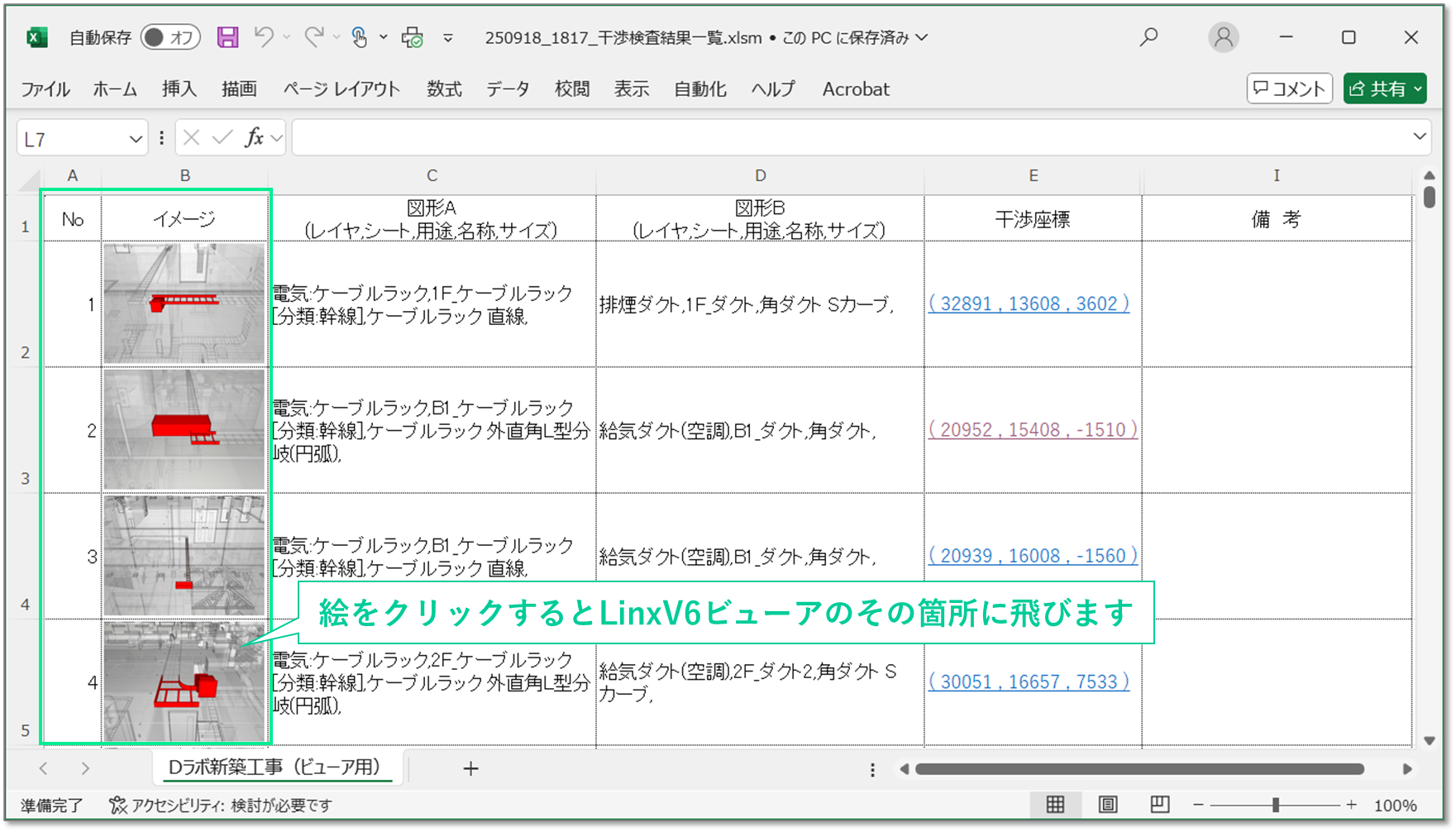

指定した条件で図形同士の干渉を検出できます。干渉箇所は画面上で即座に強調表示され、干渉結果は画像付きでExcelに出力可能です。 Excel上の画像やリンクをクリックすると、ビューア内の該当箇所を表示可能です。

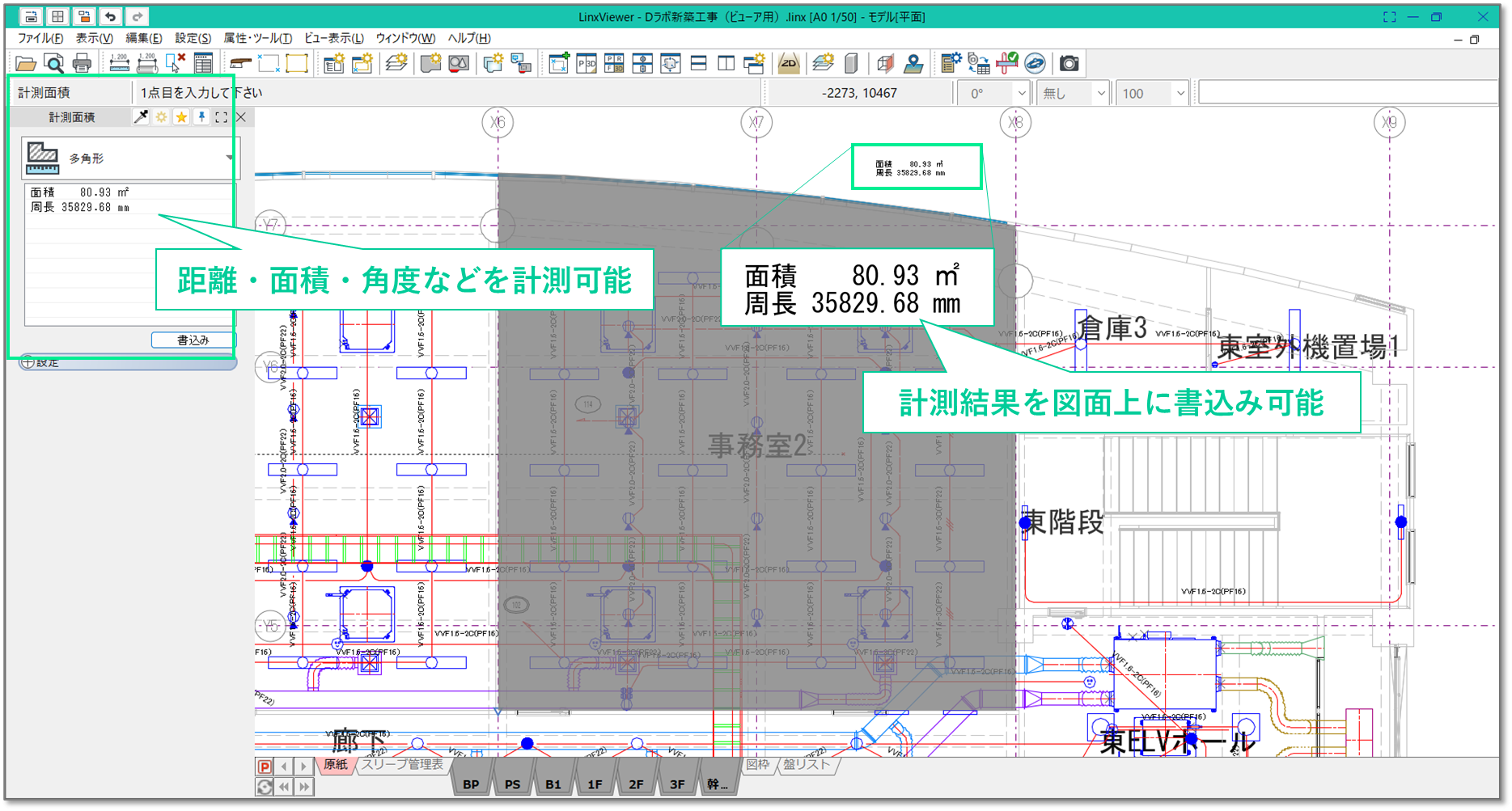

計測機能

距離、角度、面積などを計測でき、計測結果を図面上に書き込むことが可能です。

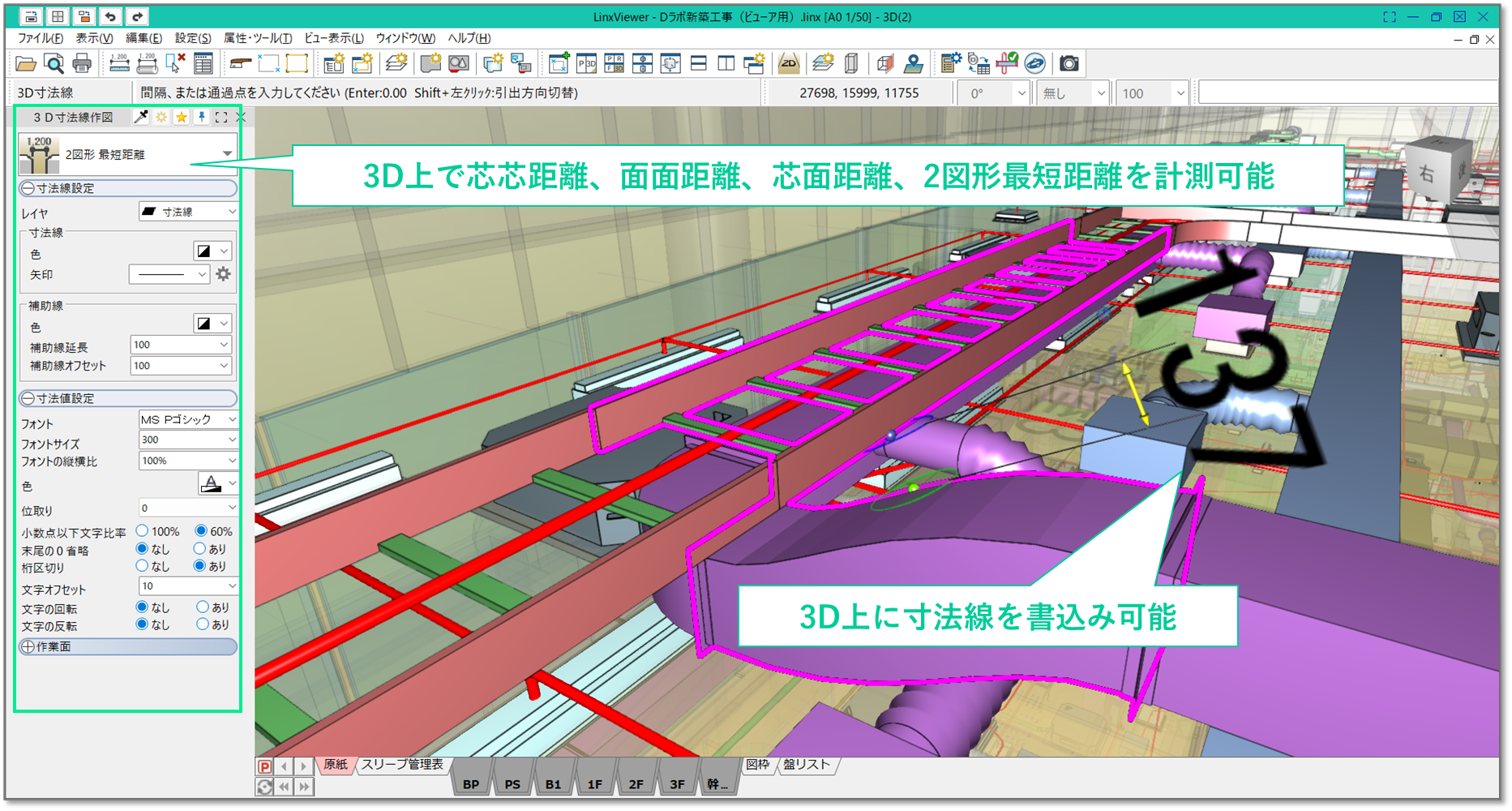

3D寸法線

3Dビュー上で、部材間の芯芯距離、面面距離、芯面距離、2図形間の最短距離を計測することが可能です。計測した寸法は、3Dビュー上に寸法線として書き込みが可能です。

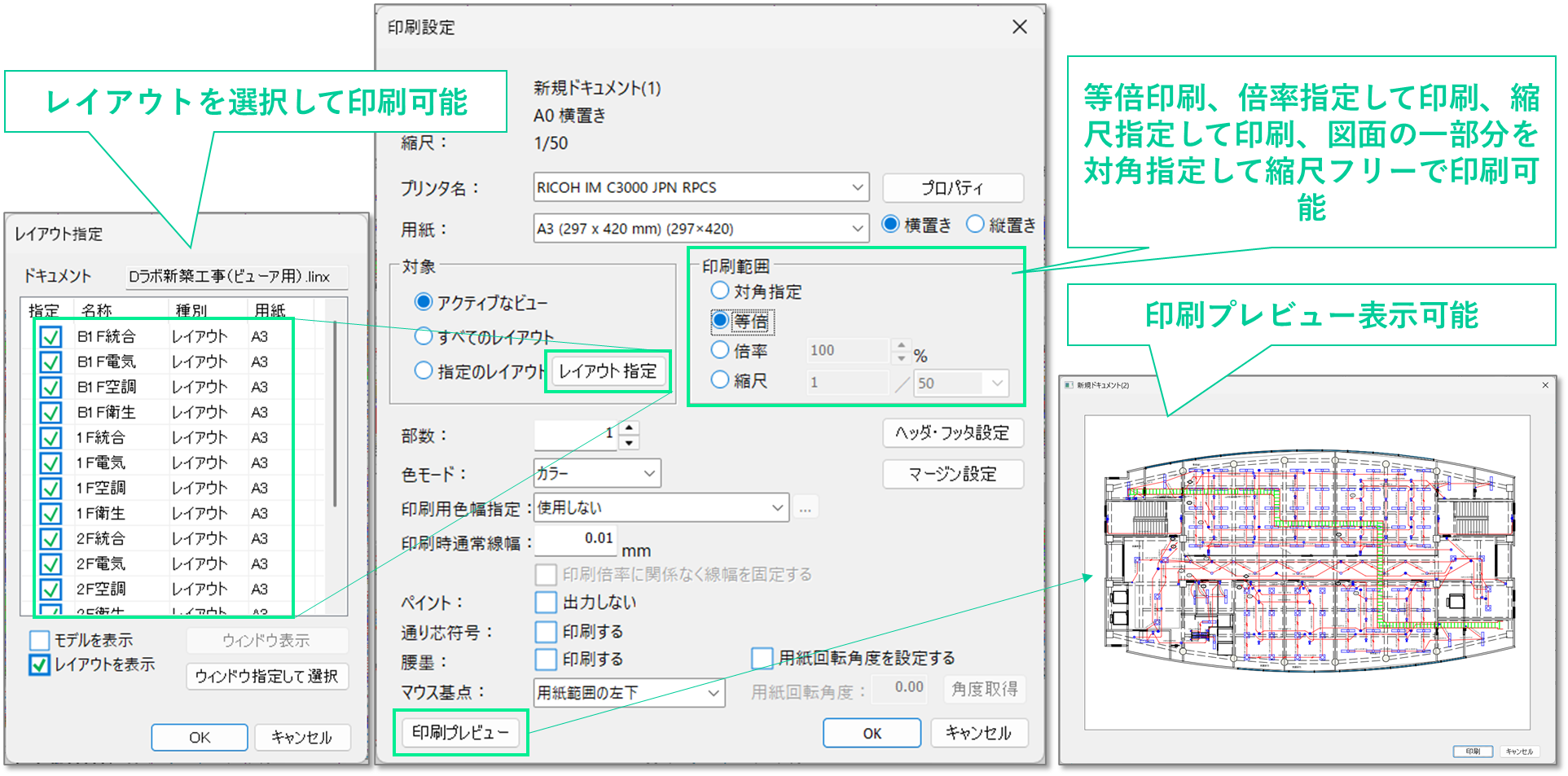

図面印刷

図面やレイアウトを用紙やPDFに出力でき、3Dウィンドウがアクティブな場合は3Dビューも印刷可能です。 印刷対象はアクティブビュー、全レイアウト、または指定レイアウトから選択でき、印刷範囲は対角指定、等倍、倍率、縮尺指定から設定が可能です。印刷プレビュー表示にも対応しています。

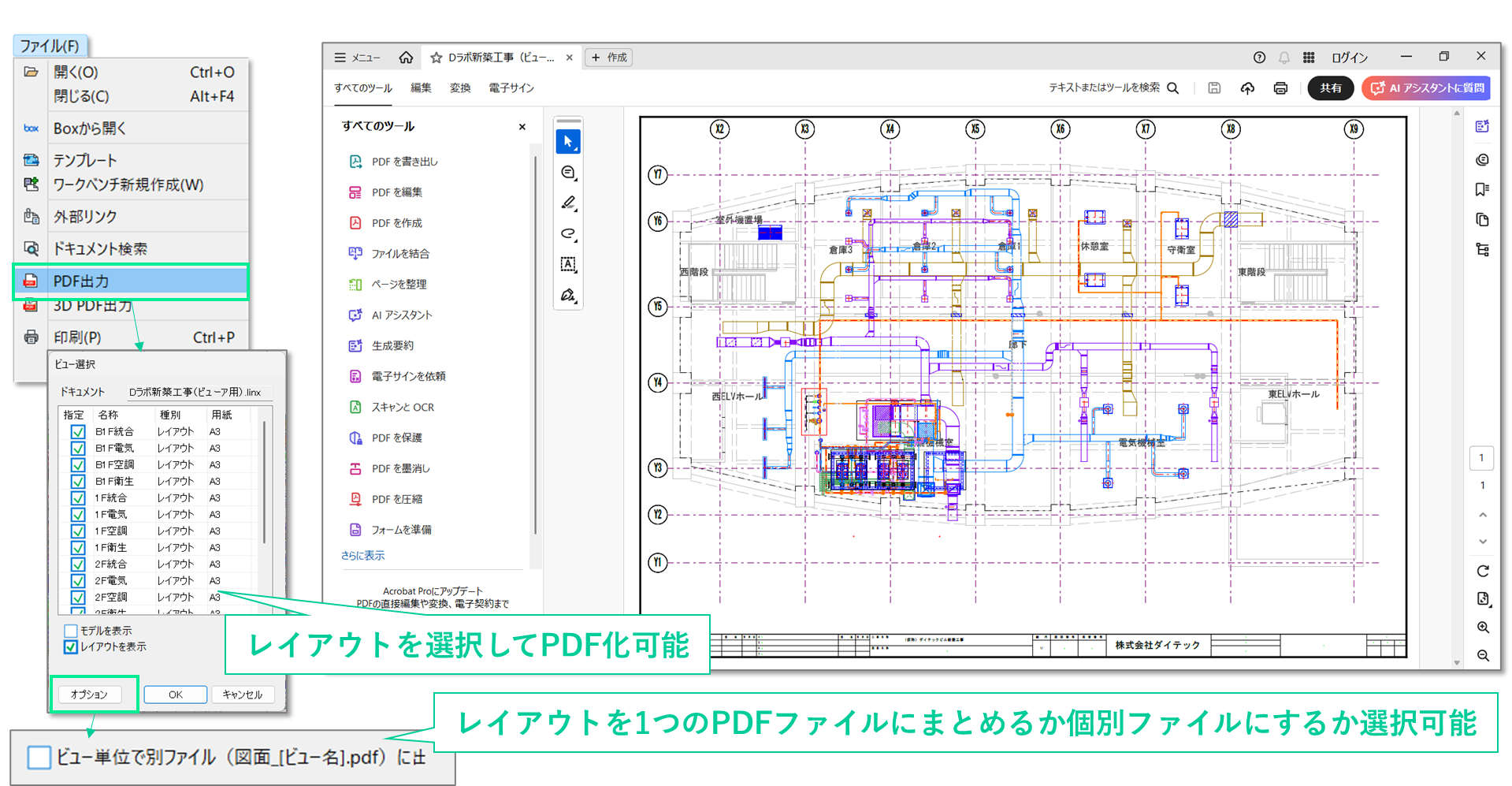

2DPDF出力

図面データをPDF形式で保存できます。レイアウトを選択してPDF化でき、複数レイアウトを1つのPDFにまとめることも、個別のPDFファイルとして出力することも可能です。 また、権限設定やパスワードによるセキュリティ設定も行えます。

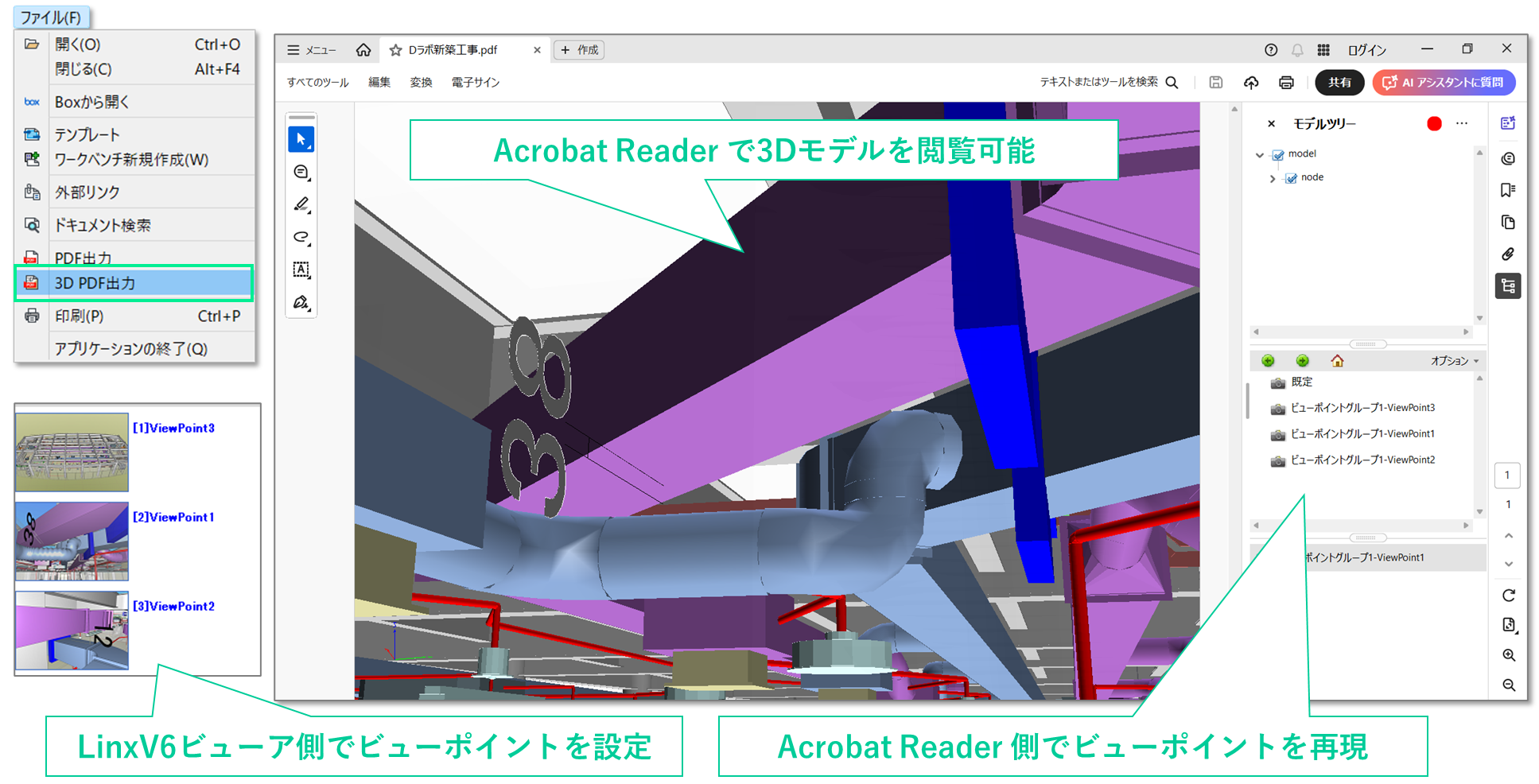

3DPDF出力

図面の3Dデータを3DPDF形式で保存できます。LinxV6ビューア側で設定したビューポイントは、Acrobat Readerでも再現して閲覧可能です。

画面コピー(イメージキャプチャ)

キャプチャした領域をLinxビューに貼り付け、クリップボードに貼り付け、ファイル出力が可能です。

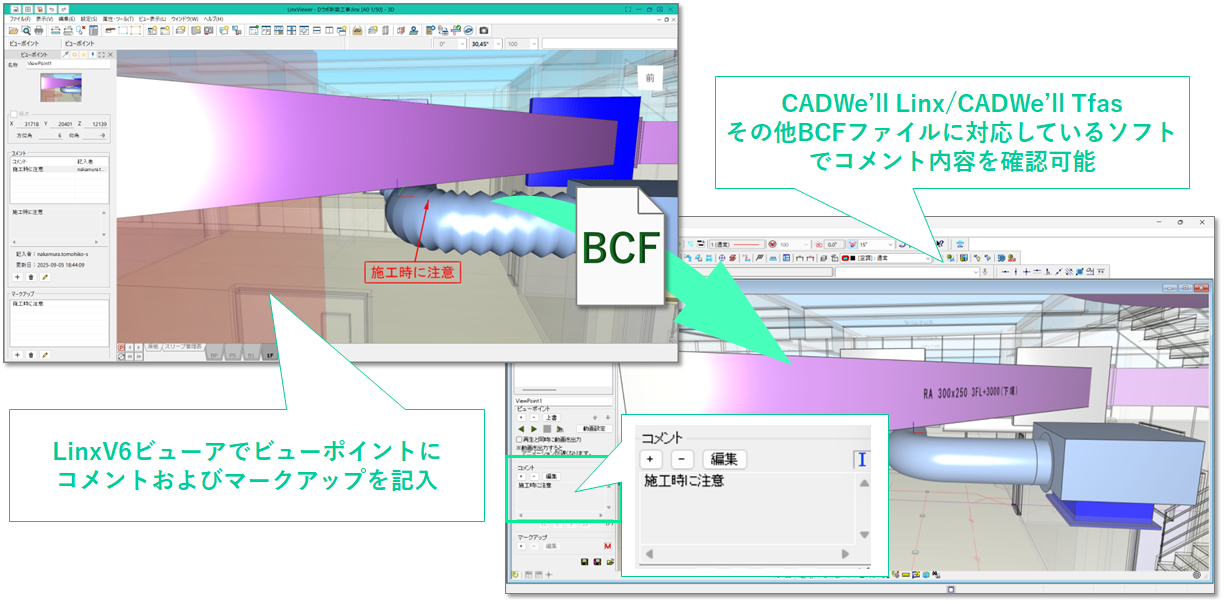

BCF入出力(ビューポイント)

作成したビューポートにコメントおよびマークアップを記入できます。 CADWe'll LinxやCADWe'll Tfas、その他BCF対応ソフトでコメントの確認が可能です。
