5つの特長

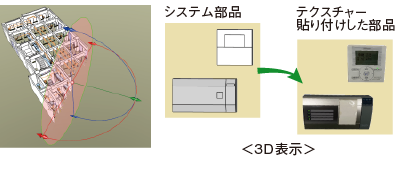

【特長1】 ３Ｄの高速表示、高速視点移動、高精細表示、テクスチャー表示の実現
最新のグラフィック技術により、高速3D表示、高速視点移動、輪郭や文字などの高精細な3D表現、テクスチャーの3D表現が可能となります。
部材や機器との干渉検査や複雑な施工部分の確認などで最高のパフォーマンスを発揮します。
- 任意面、部屋やフロア単位でのクリッピング機能を搭載するなどプレゼンテーションに活用できます。
- マークアップ機能によるコメントの入力が可能で、変更指示などにおいて有効に活用できます。
- BCFファイル（※）の作成や読込みが可能で、BCFに対応する他のシステムと3Dスナップショットやコメントの受け渡しができます。
※BIM Collaboration Format の略であり、BIMモデルの標準注釈フォーマット - マウスホイールが瞬時に反応し、特に表示物に近づいた時に素早く表示できます。
- 文字表示を高速化し、「字」「傍」ボタンによる文字の表示・非表示の切り替えが瞬時に行えます。
- 写真などのイメージデータを３Ｄでテクスチャー表示することができ、ユーザー部品登録などでより多彩な表現ができます。

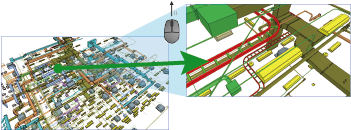

【特長2】 高度なメモリ管理により大規模物件、大容量図面を余裕で展開
「BIM」の普及により、建築・設備図面を3Dデータで受け渡すシーンが多くなり、大規模物件・大容量図面を扱う機会が増加しています。
Tfas13E は、CPUやGPUの利用メモリを最大限効率的に活用することで、消費メモリの削減を実現しており、さらなる大規模物件・大容量図面の取り込み・編集においても安心してご利用いただけます。
【特長3】 実務に即した電気設備専用機能の実装
積み重ねた実績から得られた経験とユーザーニーズを分析し、実務に即した電気設備専用機能を実装することで業務効率の改善に貢献します。

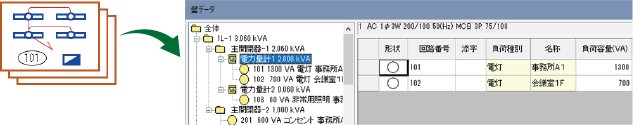

- 複数図面にまたがる分電盤と電気機器、回路構成を集約し、分電盤発注や確認時に利用する分電盤リストを作成できます。

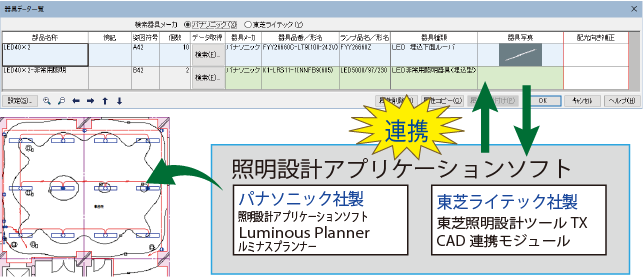

- 他社の照明設計専用アプリケーションと連携して指定した部屋図形の照度分布図を作成し、同時に照明器具表や計算結果表を作成することができます。
［連携ソフト］
・パナソニック社製｢ルミナスプランナー｣（バージョン7.2以降）
・東芝ライテック社製｢東芝照明設計ツール TX CAD連携モジュール｣（Ver.1.0）
【特長4】 シートによるフロア管理とBIMモデル対応
Tfasではシートとフロアを対応付けることでBIMモデルを管理します。
シートの表示／非表示、シートパターンなど従来のシートの操作性を損なうことなく複数フロアのBIMモデルを扱うことができます。
新規モデル作成時は、シート基準高さ設定機能において、建物一棟分の階情報を一括して設定することが可能であり、他社システムから出力したIFCの読込み時は、IFCのフロア情報をTfasのシートに自動割り付けすることでBIMモデル全体をTfas図面として扱うことができます。

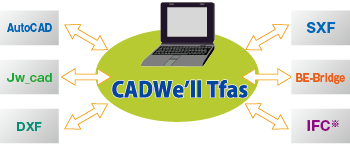

【特長5】 高い精度のデータ互換によるBIM連携
新旧バージョンを意識させないTfas同士の図面互換や他CADとの高精度なデータ互換により、業界全体におけるシームレスなデータ受け渡しを可能とします。
- 歴代のTfasシリーズ同様、新バージョンのTfasで作成された図面を旧バージョンのTfasで展開できるため、旧バージョンユーザへデータを渡す際に「旧バージョン形式へ保存」する煩わしさがありません。
- 最新のDWG／DXFやJw_cad等の建築データ、SXFデータを高い精度で読込むことができます。
- 建築IFCデータ・設備IFCデータの入出力により、建築躯体CAD−設備CAD間の「BIM連携」で3次元総合図を作成し、建物全体の完成イメージを共有することができます。
●IFC4（※）のファイル入出力に対応しました。
（※）(一社)buildingSMART Japan 策定の「設備IFC データ利用標準Ver.2.0」に準拠しています。
●CADWe'll Tfasは、Tfas10で(一社)buildingSMART Japanの2017年度IFC(設備入力／出力、鉄骨入力）認定を取得済です。
誰でも使える2つの無償サービス （弊社ホームページよりダウンロードできます。）
- 「CADWe'll Tfas」図面の表示・計測・印刷ができるビューアソフト「Tfasビューア」
- 小さい文字でもつぶれにくく図面印刷に適したゴシックフォント「Dゴシックフォント」
